3/4" GHT vs 3/4" NPT: Tại sao các phụ kiện ống đồng thau này không thể thay thế cho nhau?

Bạn có một khớp nối bằng đồng 3/4 inch trong tay. Kết nối còn lại cũng được đánh dấu “3/4 inch”. Vậy tại sao họ không hợp tác với nhau?

Nếu bạn đã từng đứng trong xưởng cầm trên tay hai chiếc phụ kiện bằng đồng trông gần giống hệt nhau nhưng lại không chịu ghép đôi, bạn không đơn độc. Đây là một trong những sự cố thường gặp nhất trong kết nối ống và ống dẫn - và tất cả đều bắt nguồn từ một thực tế tưởng chừng như đơn giản:

3/4″ GHT và 3/4″ NPT là các hệ thống chủ đề khác nhau.

Chúng khác nhau ở bước ren, dạng chủ đề, phương pháp niêm phong, và dự định ứng dụng. Chúng không thể thay thế trực tiếp cho nhau. Kết nối chúng đòi hỏi một bộ chuyển đổi cụ thể.

Hãy phân tích chính xác lý do tại sao - và quan trọng hơn, làm thế nào để có được kết nối phù hợp mọi lúc.

3/4 GHT vs 3/4 Phụ kiện ống đồng thau NPT

3/4 là gì″ GHT?

GHT có ý nghĩa gì?

GHT là viết tắt của Chủ đề vòi vườn. ở Hoa Kỳ, đây là sợi tiêu chuẩn được sử dụng trên vòi tưới vườn, vòi ngoài trời, và phụ kiện ống. Bạn cũng sẽ thấy nó được gọi bằng các chữ viết tắt khác:

NH — Vòi quốc gia
MHT - Chủ đề ống nam
FHT — Chủ đề ống nữ
NH — Vòi quốc gia
MHT - Chủ đề ống nam
FHT — Chủ đề ống nữ

Tất cả các ký hiệu này đều đề cập đến cùng một tiêu chuẩn luồng. Khi nhà cung cấp liệt kê “3/4-11,5 NH,” họ đang mô tả điều tương tự như “3/4 GHT.”

3/4″ Thông số kỹ thuật chủ đề GHT

Đặc điểm kỹ thuật	3/4″ GHT
Tên chung	Chủ đề vòi vườn
chỉ định	3/4″-11.5 NH
Loại chủ đề	Thẳng / song song
Chủ đề trên mỗi inch (TPI)	11.5
Đường kính ngoài chính	1.0625″ (khoảng. 27 mm)
Kết nối điển hình	Kết nối ống nước và vườn
Phương pháp niêm phong	Máy giặt phẳng / miếng đệm
Vật liệu thông thường	Thau, thép không gỉ, nhựa

Điểm mấu chốt ở đây: GHT là một sợi thẳng (không giảm dần), và nó dựa vào một vòng đệm hoặc miếng đệm cao su ở mặt kết nối để tạo ra con dấu - không phải trên các sợi chỉ.

Đó là lý do tại sao khi bạn nhìn vào bên trong ống nối vòi tưới vườn dành cho nữ, hầu như bạn sẽ luôn thấy một vòng đệm cao su màu đen nằm ở phía dưới. Máy giặt đó đang thực hiện công việc bịt kín thực tế.

GHT không chỉ dành cho vòi tưới vườn. Nó cũng xuất hiện trên các trạm rửa trôi, Hệ thống nước RV, và phụ kiện boong thuyền. Nếu bạn đang chọn giữa một đầu nối, một bộ chuyển đổi, hoặc một khớp nối cho những thiết lập đó, hướng dẫn của chúng tôi các loại đầu nối ống đồng phá vỡ sự khác biệt.

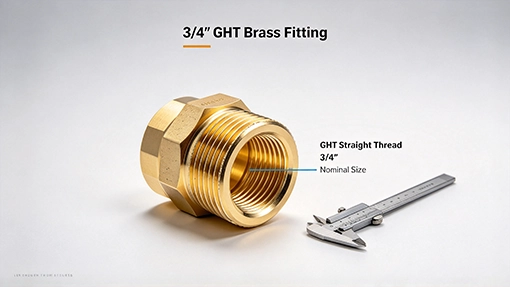

3/4″ GHT

3/4 là gì″ NPT?

NPT đại diện cho điều gì?

NPT có nghĩa là Ống côn quốc gia (đôi khi được viết là National Pipe Tapered). Đó là sợi tiêu chuẩn được sử dụng trong hệ thống ống nước ở Bắc Mỹ, van, máy bơm, và hệ thống đường ống công nghiệp.

3/4″ Thông số kỹ thuật chủ đề NPT

Đặc điểm kỹ thuật	3/4″ NPT
Tên đầy đủ	Ống côn quốc gia
Chỉ định chủ đề	3/4″-14 NPT
Loại chủ đề	Giảm dần
Chủ đề trên mỗi inch (TPI)	14
Đường kính ngoài chính	Xấp xỉ. 1.050″
Tỷ lệ côn	1:16 (3/4″ mỗi chân)
Ứng dụng điển hình	Đường ống, hệ thống ống nước, van, thiết bị
Phương pháp niêm phong	Sự can thiệp của chủ đề + chất bịt kín
Vật liệu thông thường	Thau, thép, thép không gỉ

Một chi tiết quan trọng khiến nhiều người mua cảm thấy khó chịu: “3/4” trong 3/4″ NPT làm không có nghĩa là đường kính ngoài là 3/4 inch. Nó đề cập đến kích thước ống danh nghĩa. Đường kính ngoài chính thực tế của 3/4″ Chủ đề nam NPT xấp xỉ 1.050 inch.

Ren NPT được thiết kế để bịt kín nhiễu kim loại với kim loại khi ren đực hình côn nêm vào ren cái. Chất bịt kín ren (Băng PTFE hoặc ống dope) sau đó được áp dụng để lấp đầy các khoảng trống nhỏ và hoàn thành việc bịt kín áp suất.

NPT không phải là tiêu chuẩn ren ống duy nhất bạn sẽ gặp. Nếu dự án của bạn sử dụng BSP thay vì NPT, xem so sánh của chúng tôi về Chủ đề NPT và BSP trước khi bạn chỉ định một phụ kiện bằng đồng thau.

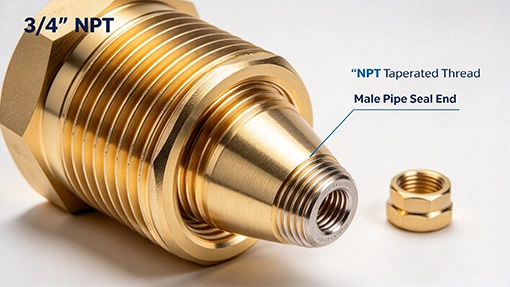

3/4″ NPT

3/4″ GHT vs 3/4″ NPT: sự khác biệt là gì?

Đây là bảng bạn sẽ muốn đánh dấu. Đây là trung tâm trực quan của toàn bộ bài viết này:

Tính năng	3/4″ GHT	3/4″ NPT
Tên đầy đủ	Chủ đề vòi vườn	Ống côn quốc gia
Chỉ định tiêu chuẩn	3/4″-11.5 NH	3/4″-14 NPT
Dạng chủ đề	Thẳng	Giảm dần
TPI	11.5	14
OD chính	1.0625″	~1,050″
sử dụng điển hình	Kết nối ống	Kết nối ống/phụ kiện
Phương pháp niêm phong	Máy giặt / miếng đệm	Sự can thiệp của chủ đề + chất bịt kín
Kết nối chung	Vòi nước / vòi nước / phụ kiện ống	Đường ống / van / thiết bị
Có thể hoán đổi trực tiếp?	KHÔNG	KHÔNG

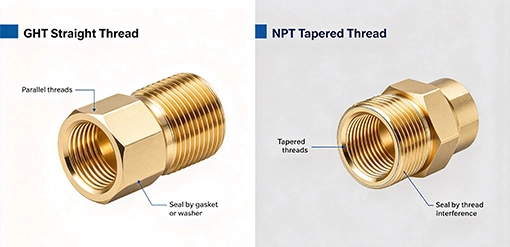

Ren thẳng GHT và ren côn NPT

Tại sao họ trông rất giống nhau?

Đây là câu hỏi khiến 90% của sự nhầm lẫn.

Cả hai đều trên danh nghĩa 3/4 inch. Cả hai đều sử dụng một 60° góc ren - cùng một cấu hình ren cơ bản có nguồn gốc từ tiêu chuẩn ren quốc gia ban đầu của Hoa Kỳ. Và đường kính ngoài thực tế của chúng rất gần nhau: 1.0625 inch so với khoảng 1.050 inch. Đó là sự khác biệt đại khái 0.3 mm - khó có thể nhìn thấy bằng mắt thường.

Vì vậy, khi một kỹ thuật viên bảo trì nhấc một phụ kiện bằng đồng lên, ấn tượng ban đầu là: "Những thứ này sẽ phù hợp." Và đôi khi, một luồng đực GHT sẽ thực sự bắt đầu kết nối với cổng cái NPT trong một hoặc hai lượt. Sự tham gia một phần đó là sai lệch - điều đó không có nghĩa là kết nối đúng.

Sự khác biệt nằm bên dưới bề mặt: bước ren, côn, và nguyên tắc niêm phong. Đây là những chi tiết xác định xem kết nối có giữ được áp suất hay không.

các 4 Sự khác biệt khiến GHT và NPT không tương thích

1. Chủ đề sân

Đây là sự khác biệt có thể đo lường được ngay lập tức nhất.

3/4″ GHT: 11.5 chủ đề trên mỗi inch
3/4″ NPT: 14 chủ đề trên mỗi inch

3/4″ Chủ đề GHT có khoảng 18% ít sợi hơn trên mỗi inch so với 3/4″ Chủ đề NPT. Khi bạn cố gắng giao phối với chúng, các đỉnh ren và chân ren không thẳng hàng - các ren được đặt cách nhau khác nhau dọc theo chiều dài của khớp nối.

Cách kiểm tra: Sử dụng thước đo bước ren. Nếu thước đo được đánh dấu “11,5” vừa với ren của bạn, đó là GHT. Nếu “14” phù hợp, đó là NPT.

2. Chủ đề thẳng và chủ đề thon

Đây là điểm khác biệt cốt lõi thứ hai - và được cho là điểm khác biệt quan trọng nhất để hiểu Tại sao họ sẽ không gắn bó với nhau.

GHT: Chủ đề là thẳng (còn gọi là song song). Đường kính của sợi không đổi dọc theo chiều dài của nó. Hãy tưởng tượng nó giống như một hình trụ với những sợi chỉ được cắt vào đó.

NPT: Chủ đề là thon gọn với tỷ lệ 1:16 (3/4 inch mỗi foot). Khi bạn xâu chuỗi sâu hơn, đường kính giảm dần. Độ côn này là thứ cho phép các sợi ren kết hợp với nhau và tạo thành một vòng đệm.

NPT (Giảm dần)
\ \ \ \ \ \ \ \ \ \ ← đường kính giảm dần

Khi bạn cố vặn một ren đực GHT thẳng vào một cổng cái NPT côn, sự phù hợp về cơ bản là sai. Ren GHT có thể bắt đầu ăn khớp ở đầu rộng hơn của côn NPT, nhưng nó sẽ không bao giờ ngồi đúng vị trí vì cơ chế bịt kín hoàn toàn khác.

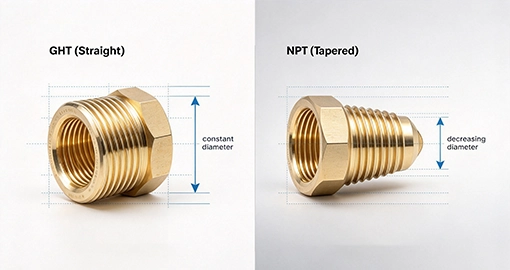

Chủ đề thẳng và chủ đề thon

3. Phương pháp niêm phong

Đây là nơi mà những hậu quả thực tế thực sự xảy ra.

Niêm phong GHT:

Các ren cung cấp kết nối cơ khí.
Một vòng đệm hoặc miếng đệm cao su ở mặt đầu nối dạng cái giúp bịt kín.
Không cần keo dán ren (hoặc nên sử dụng).
Con dấu ở mặt phẳng của kết nối, không có trong chủ đề.

Niêm phong NPT:

Các sợi côn tạo ra sự vừa khít khi chúng siết chặt.
Chất bịt kín ren (Băng PTFE, thuốc phiện) được áp dụng để lấp đầy bất kỳ khoảng trống còn lại.
Con dấu nằm trong chính chủ đề.

Đây là lý do tại sao bạn không bao giờ nên quấn băng Teflon trên kết nối GHT - nó sẽ không giúp ích gì, và nó có thể khiến máy giặt không thể ngồi đúng vị trí. Và đó là lý do tại sao kết nối NPT không có chất bịt kín gần như chắc chắn sẽ bị rò rỉ dưới áp lực..

4. Ứng dụng dự định

GHT	NPT
Vòi vườn	Hệ thống nước
Vòi ngoài trời	Van
Phụ kiện ống	Máy bơm
Kết nối rửa trôi	Hệ thống đường ống
vòi phun nước	Thiết bị công nghiệp

Lưu ý về độ chính xác: GHT không được sử dụng chỉ một cho vòi vườn. Nó cũng được tìm thấy trên các trạm rửa trôi, Hệ thống nước RV, phụ kiện boong thuyền, và một số kết nối ống công nghiệp và dịch vụ nước. Nhưng điểm chung là GHT được thiết kế cho kết nối ống với vật cố định, trong khi NPT được thiết kế cho kết nối đường ống với đường ống hoặc đường ống với thiết bị.

GHT chủ yếu dành cho kết nối ống với thiết bị cố định; NPT chủ yếu dành cho kết nối đường ống với đường ống hoặc đường ống với thiết bị. Để so sánh đầy đủ hơn, nhìn thấy phụ kiện ống đồng thau vs phụ kiện ống đồng thau.

GHT trong ống dẫn nước trong vườn và NPT trong hệ thống nước

Bạn có thể kết nối 3/4 không″ GHT đến 3/4″ NPT?

Câu trả lời ngắn: KHÔNG. Chúng không nên được kết nối trực tiếp.

Chúng không được thiết kế để giao phối hoặc gắn kết với nhau. Một số kết hợp có thể tạo ra sự gắn kết ren hạn chế - thường được mô tả là "nó bắt đầu vặn chặt" - nhưng đây không phải là kết nối chính xác. Độ cao của sợi chỉ không khớp (11.5 vs 14 TPI) và hình học thẳng và thon có nghĩa là bất kỳ sự tương tác rõ ràng nào đều là ngẫu nhiên, không hoạt động.

Điều gì xảy ra nếu bạn ép họ lại với nhau?

Đây là kịch bản diễn ra hàng ngày tại các workshop. Hãy đi qua nó:

Sai lầm phổ biến

3/4″ Đầu nối ống nữ GHT
↓
3/4″ phụ kiện nam NPT
↓
“Có vẻ như nó bắt đầu xâu chuỗi…”
↓
❌ Kết nối sai

Điều gì thực sự xảy ra khi bạn buộc kết nối GHT và NPT:

Xuyên luồng — Các bước không khớp khiến cho các sợi chỉ cắt vào nhau theo một góc thay vì ăn khớp đúng cách.
Chủ đề bị hư hỏng - Cả hai phụ kiện đều có thể bị biến dạng ren vĩnh viễn, làm cho chúng không thể sử dụng được ngay cả với phần giao phối chính xác.
Sự rò rỉ — Ngay cả khi kết nối có vẻ chặt chẽ, các bề mặt bịt kín không thẳng hàng. Nước sẽ tìm thấy một con đường xuyên qua.
Tháo gỡ khó khăn — Sự mòn và biến dạng có thể làm cho các phụ kiện cực kỳ khó tách rời mà không làm hỏng chúng thêm.
Rủi ro an toàn — Phụ kiện bị nổ do áp lực có thể gây thương tích hoặc hư hỏng tài sản.

Đừng ép buộc. Sử dụng bộ chuyển đổi phù hợp.

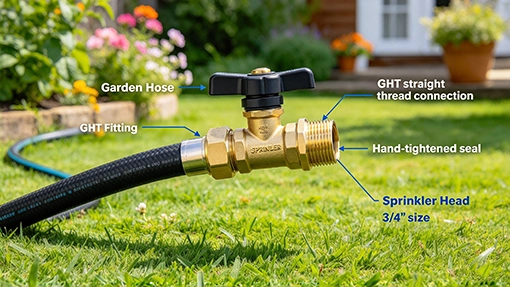

GHT trong vòi phun nước

Cách kết nối 3/4″ GHT đến 3/4″ NPT chính xác

Đây là phần chuyển sang câu hỏi “tại sao cái này không hoạt động?” bài viết thành bài viết “đây là cách giải quyết”.

Sử dụng Bộ chuyển đổi GHT-to-NPT

Giải pháp là một bộ chuyển đổi đồng thau được thiết kế đặc biệt để kết nối hai hệ thống ren. Các bộ điều hợp này có ren GHT ở một đầu và ren NPT ở đầu kia.

Đường dẫn kết nối trông như thế này:

Vòi vườn → 3/4″ GHT → Bộ chuyển đổi đồng thau → 3/4″ NPT → Van / Đường ống / Thiết bị

Những bộ điều hợp này có sẵn rộng rãi. Ví dụ, cấu hình phổ biến là 3/4″ GHT nữ × 3/4″ Bộ chuyển đổi NPT nam bằng đồng đúc.

Không chắc liệu bạn có cần đầu nối hay không, một bộ chuyển đổi, hoặc một khớp nối? Nhìn thấy đầu nối ống đồng, bộ điều hợp và khớp nối trước khi bạn đặt hàng.

Chọn sự kết hợp nam/nữ đúng

Đây là nơi nhiều đơn đặt hàng sai. Bạn cần chỉ định bốn đồ đạc, không chỉ là “3/4 inch”:

Kết nối hiện có	Cần có bộ chuyển đổi bên
GHT nữ	GHT nam
GHT nam	GHT nữ
NPT nữ	NPT nam
NPT nam	NPT nữ

Đừng đặt mua bộ chuyển đổi chỉ dựa trên “3/4 inch”. Luôn xác nhận:

Kích cỡ - 3/4″ / 1/2″ / vân vân.
Tiêu chuẩn chủ đề - GHT hoặc NPT
Giới tính – Nam hoặc nữ
Kiểu kết nối - Xoay hoặc cứng

Nhận bất kỳ một trong những sai lầm, và bạn sẽ trả lại bộ chuyển đổi. Nếu bạn vẫn không chắc chắn về cách khớp ống đồng thau với ống của mình, đọc kích thước lắp ống đồng thau và khớp ren. Nó đi qua kích thước, chủ đề, và giới tính từng bước.

Và nếu bạn không chắc liệu mình có cần đầu nối hay không, bộ chuyển đổi, hoặc khớp nối ngay từ đầu, đó là một câu hỏi riêng biệt đáng để hiểu trước khi bạn đặt hàng.

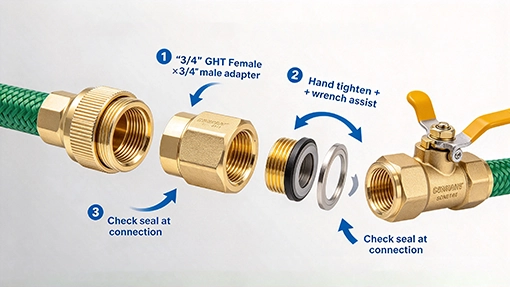

Kết nối 3/4″GHT đến 3/4″ NPT chính xác

Cách nhận biết phụ kiện đồng thau là GHT hay NPT

Dành cho người mua B2B và nhóm bảo trì, quá trình nhận dạng này đáng để học hỏi kỹ.

Bước chân 1 - Kiểm tra ứng dụng

vòi tưới vườn, vòi nước, vòi phun nước? → GHT nhiều khả năng
Van, đường ống, bơm, cảng thiết bị? → NPT nhiều khả năng hơn

Nhưng đừng chỉ dựa vào ứng dụng. Có rất nhiều ngoại lệ tồn tại.

Bước chân 2 - Kiểm tra mẫu chủ đề

Nhìn vào chủ đề từ bên cạnh. Đường kính có giữ nguyên không (thẳng), hoặc nó giảm rõ rệt về cuối (thon gọn)?

Bước chân 3 - Đếm các chủ đề

Sử dụng thước đo bước ren hoặc đơn giản là đo trên khoảng 1 inch:

11.5 TPI → GHT
14 TPI → NPT

Bước chân 4 - Kiểm tra phương pháp niêm phong

Có vòng đệm cao su ở dưới đáy khớp nối cái không? → GHT
Có dấu hiệu cặn keo dán ren không (băng trắng, dán)? → NPT

Bước chân 5 - Kiểm tra đánh dấu, Vẽ, hoặc Bảng dữ liệu

Đây là phương pháp đáng tin cậy nhất — và là phương pháp mà người mua B2B nên luôn nhấn mạnh vào. Một thông số kỹ thuật phù hợp sẽ liệt kê tiêu chuẩn luồng một cách rõ ràng: “3/4-11.5 NH” hoặc “3/4-14 NPT.” Nếu bảng dữ liệu chỉ ghi “3/4 inch,“Yêu cầu làm rõ.

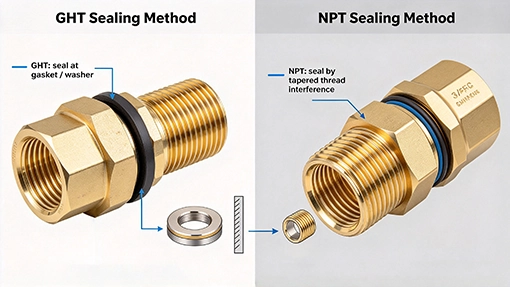

Phương pháp niêm phong giữa GHT và NPT

GHT vs NPT: Bạn nên chọn cái nào?

Đây không phải là câu hỏi cái nào tốt hơn. Đó là câu hỏi cái nào phù hợp với kết nối đã có trong hệ thống của bạn.

Nếu bạn đang kết nối…	Kiểm tra…
Vòi vườn đến vòi	GHT
Vòi vườn đến van	GHT + bộ chuyển đổi thích hợp
Ống đến van	NPT
Ống để bơm	Kiểm tra cổng bơm + kết nối ống
Ống dẫn tới thiết bị công nghiệp	Xác nhận tiêu chuẩn ren từ bản vẽ/thông số kỹ thuật

Nếu bạn vẫn đang quyết định giữa bùng lên, nén, núm vú, hoặc khớp nối, nhìn thấy các loại kết nối ống đồng khác nhau.

Những sai lầm mua hàng thường gặp khi đặt mua phụ kiện ống đồng thau

Sai lầm 1: Nói “khớp 3/4 inch” mà không chỉ định GHT hoặc NPT

Đây là #1 nguyên nhân sai lệnh. Chỉ riêng “3/4 inch” là mơ hồ.

Sai lầm 2: Giả sử GHT và NPT có thể hoán đổi cho nhau vì cả hai đều là “3/4 inch”

Họ không phải. Xem mọi thứ ở trên.

Sai lầm 3: Xác nhận nam/nữ nhưng không phải chuẩn thread

GHT nam và NPT nam đều là “nam”. Nhưng chúng sẽ không kết nối với cùng một phụ kiện nữ.

Sai lầm 4: Chỉ đo đường kính ngoài

3/4″ GHT và 3/4″ NPT có đường kính ngoài rất giống nhau (1.0625″ so với ~1,050″). Chỉ riêng đường kính sẽ không cho bạn biết bạn có tiêu chuẩn ren nào.

Sai lầm 5: Không xác nhận phương pháp niêm phong

Nếu bạn đặt mua phụ kiện GHT nhưng định dán kín nó bằng băng Teflon, bạn sẽ gặp vấn đề. GHT cần máy giặt. NPT cần chất bịt kín.

Sai lầm 6: Kích thước ống khó hiểu với kích thước ren

“Ống 3/4 inch” dùng để chỉ đường kính bên trong của ống, không phải kích thước ren trên khớp nối. Đừng cho rằng chúng giống nhau.

Để biết thêm về kích thước danh nghĩa và kích thước thực tế, nhìn thấy kích thước và kích thước lắp ống đồng. Nó giải thích tại sao khớp nối “3/4-inch” có thể không đo được 3/4 inch.

NPT trong thiết bị công nghiệp

Câu hỏi thường gặp về GHT và NPT

Q1: Là 3/4″ GHT giống như 3/4″ NPT?

KHÔNG. Chúng là các tiêu chuẩn luồng khác nhau với cao độ khác nhau (11.5 vs 14 TPI), dạng sợi khác nhau (thẳng vs thon), và các phương pháp niêm phong khác nhau.

Q2: Tôi có thể kết nối 3/4 không″ vòi tưới vườn đến 3/4″ cổng NPT?

Không trực tiếp. Cần có bộ chuyển đổi GHT-to-NPT thích hợp.

Q3: Kích thước ren của vòi tưới vườn tiêu chuẩn là bao nhiêu?

Đối với kết nối vòi tưới vườn phổ biến ở Bắc Mỹ, ký hiệu tiêu chuẩn là 3/4″-11.5 NH (GHT).

Q4: GHT thẳng hay thon?

GHT is a straight (song song) chủ đề.

Q5: Is NPT straight or tapered?

NPT is a tapered thread, with a taper rate of 1:16.

Q6: Does GHT use Teflon tape?

KHÔNG. GHT connections normally rely on a rubber washer or gasket for the face seal. Teflon tape is not required and may interfere with proper sealing.

Q7: What adapter do I need for GHT to NPT?

It depends on the male/female configuration on both ends and the NPT size on the equipment side. Specify size + thread standard + gender for both ends when ordering.

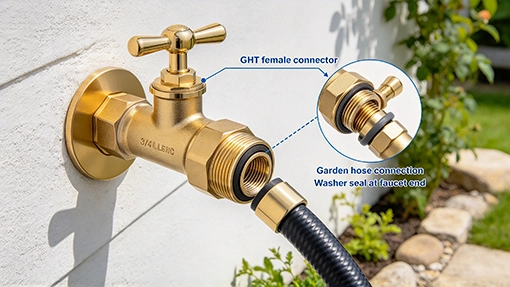

GHT in Outdoor faucets

The Bottom Line

3/4″ GHT và 3/4″ NPT may look alike, but they belong to different thread systems with different engineering principles. GHT is a straight thread that seals with a washer. NPT is a tapered thread that seals through interference and sealant. Chúng không thể thay thế cho nhau.

If you need to connect them, sử dụng bộ chuyển đổi thích hợp - và luôn chỉ định kích thước, thread standard, và giới tính khi đặt hàng.

Biết chủ đề của bạn. Có được sự phù hợp. Tránh rò rỉ.
